475 手操器的基本故障排除技术。故障排除方法适用于设备和 475 手操器之间存在通讯故障的网络。故障排除建议 在寻求技术支持之前，请回答如下问题并使用本节中的表格。
- 控制系统是否具备 HART 或现场总线通讯能力？
- 目前是否配置为 HART 或现场总线通讯？
- 是否报告通讯故障？如果回答为否，停止控制系统的通讯，并再次测试 475 现场通讯器的通讯。
- 是否安装了安全栅？
- 安全栅是否能够传送信号？
系统软件的一般故障排除信息
如果 475 现场通讯器未作出响应，或被锁定，那么您可能需要重启并重置 475 现场通讯器，请遵循如下步骤：
1.同时按住功能键和背光键，关闭现场通讯器。电源键上的绿色指示灯会关闭。
2.按住电源键接通现场通讯器的电源。
HART 回路
确认 HART 回路中设备的电流和电压。几乎所有设备都至少需要 4 mA和 12 V 直流以维持正常运行。
如果一个多点回路中存在多台设备，请将 475 手操器设置为使用地址轮询模式。关于轮询选项的更多信息，请参阅 “ 更改 HART轮询选项 ”。
检查回路接线通常能发现问题。大多数控制系统中，屏蔽线通常只能以单点接地。
确认回路的电阻至少为 250 欧姆。如果没有外部电阻，通常总电阻就是监视回路的过程指示设备的电阻。根据过程指示设备的手册，确认其回路电阻。如果过程指示设备的电阻未知，则可以通过回路的电流和过程指示设备上的电压来确定。
电阻可以通过公式计算，电阻＝电压 / 电流。 475 手操器可用于测量电压；请参阅 “DC 电压测量 （HART 端口） ”。
样本值
250 欧姆时，回路电流的低电压。
4 毫安 1 伏
8 毫安 2 伏
12 毫安 3 伏
16 毫安 4 伏
20 毫安 5 伏
如果过程指示设备上的电压大于所列出的相应电流对应的值，则设备的内部电阻至少为 250 欧姆。如果电压小于表中所列的相应电流所对应的值，则回路需要增加电阻。
如果有示波器，利用它检查回路噪声。为避免回路一侧接地，有必要使用具有多种模式功能的量程或电池供电 / 隔离的量程。500 Hz 到 10000 Hz频率范围内的噪声尤其值得关注，因为它接近于 1200 Hz 到 2200 Hz 的HART 频率。

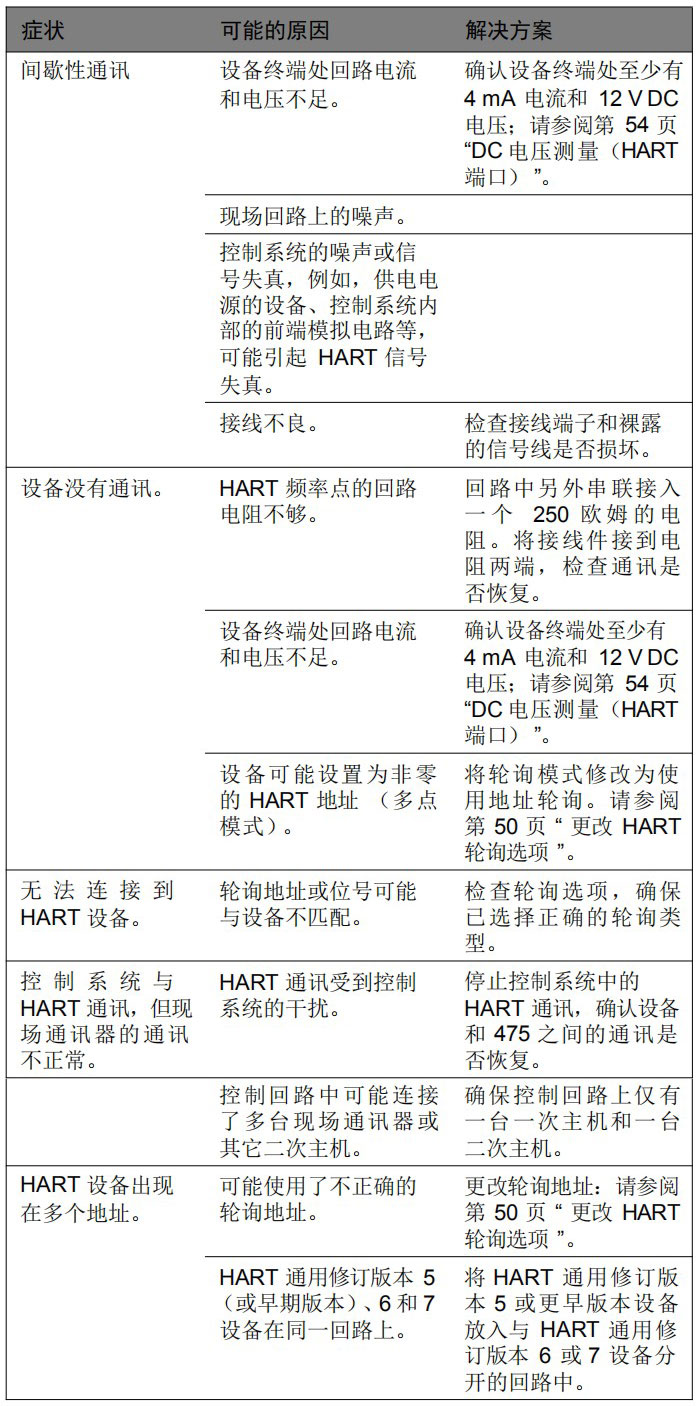

HART 协议的故障排除表

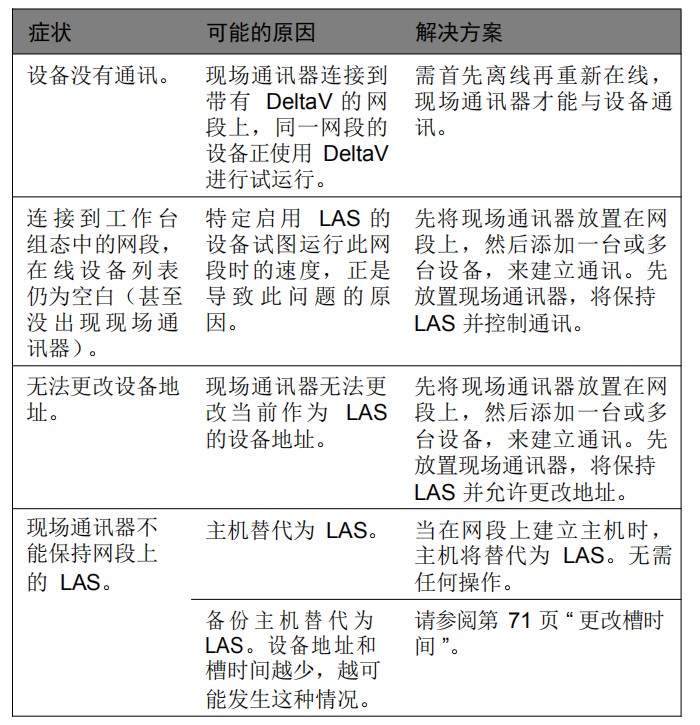

现场总线协议的故障排除表
