所属分类：手操器使用
根据设备描述，第一个显示的屏幕可能为块列表或设备仪表板菜单。块列表显示已连接设备中的块位号、块类型和设备块的实际模式。还列出了带有辅助菜单选项的高级菜单。关于块及其功能的更多信息，请参阅设备手册或 Fieldbus Foundation。www.fieldcommunicator.com 中列出了 FOUNDATION 现场总线菜单树。
设备仪表板菜单显示了和块列表相同的参数，但参数由任务组织而非由块组织。可能出现概述、配置、服务工具、高级等选项。块列表仍可从设备菜单的高级选项访问。
显示的菜单项有所不同，是因为这是由设备描述决定的。参见您的设备手册，或访问 www.fieldcommunicator.com 获取菜单树。
查看块列表或设备仪表板：
1.在现场总线应用程序主菜单中，双击在线。
2.双击设备。
3.出现块列表或设备仪表板菜单。
注
如果设备为试运行，应禁用下列操作：修改物理设备位号、修改节点地、址、调整 I/O 块、实例化或删除块、配置链路主设备、修改块位号。
块列表和设备仪表板示例

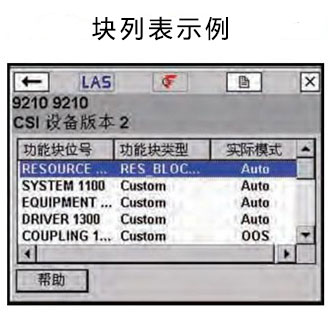

块列表示例
设备仪表板示例
