所属分类：手操器使用
475 手操器能够通过连接至控制室、工作台、回路中的接线端子，实现与设备的通讯。使用适当的连接器将 475手操器与设备或负载电阻并联连接。 HART 连接器不具有极性敏感。
为使 475手操器正常工作，HART 回路中必须至少有 250 欧姆的电阻。

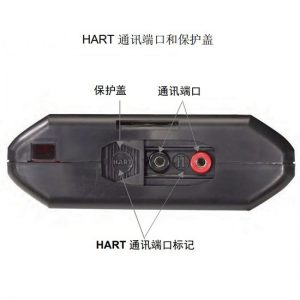

HART 通讯端口
475手操器顶端有三个连接接线件的端口。各红色端口是各自协议的正极。黑色端口为两个协议共享的公共端口。保护盖可以确保任一时刻只有一对端口露出。同时有端口标记，指明哪一对端口对应哪一种协议。
注
必须使用接线件连接有线或无线设备。475手操器不能与设备进行无线通讯。
接线图

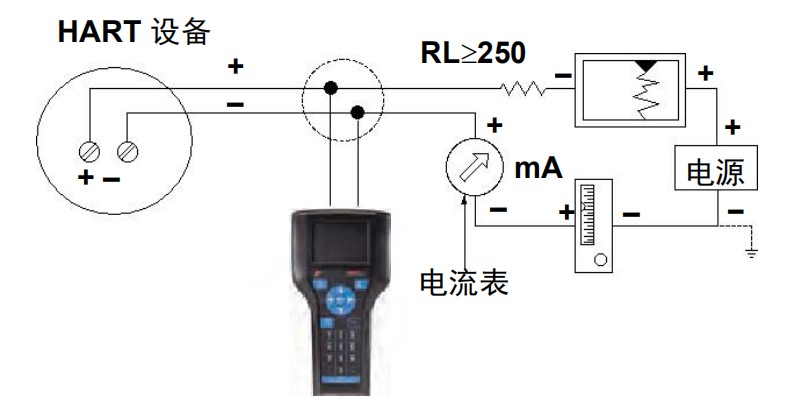

显示如何将 475手操器连接到 HART 回路。
连接到 HART 设备

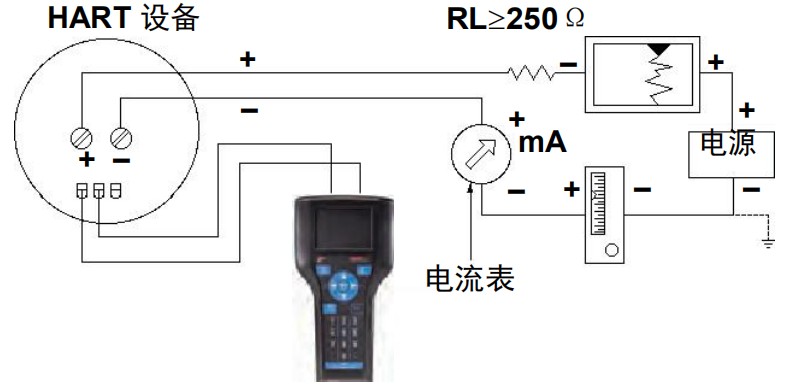

显示如何将 475手操器直接连接到 HART 设备端口
直接连接到 HART 设备

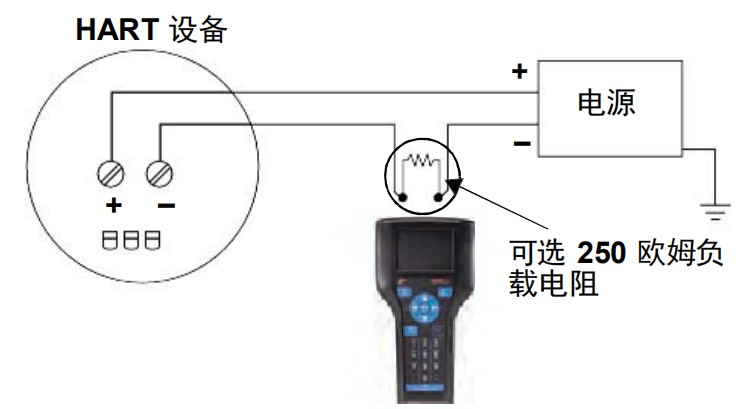

显示如何连接可选的 250 欧姆电阻。如果 HART 回路中电阻小于250 欧姆，则需要附加电阻。
连接 250 欧姆电阻
临时安装可选 250 欧姆负载电阻：
1.将负载电阻插入到接线件插口中。
2.打开回路，在回路中串联连接电阻。
3.使用接线件关闭回路。

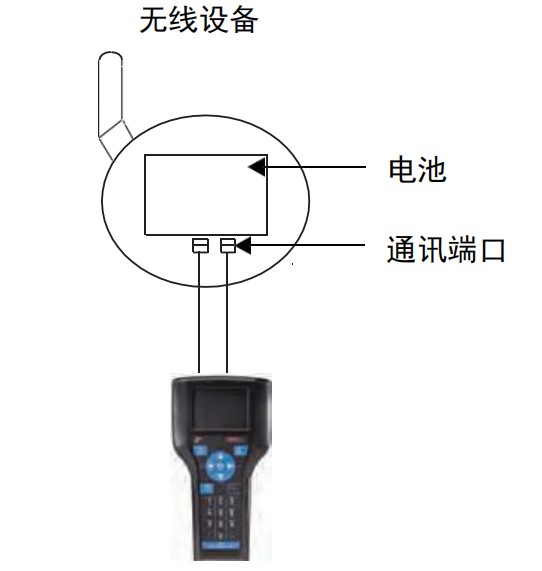

显示如何将 475 手操器直接连接到无线设备的通讯端口。
连接到无线设备
