trex手操器装置有两个通讯模块

Trex 装置有两个通讯模块。

Device Communicator 通讯模块

Device Communicator 通讯模块可通过外部供电的 HART 回路或现场总线网段连接至HART 和 FOUNDATION 现场总线设备，并与其通讯。Device Communicator 通讯模块配有用于 HART 和FOUNDATION 现场总线设备的特殊端子。

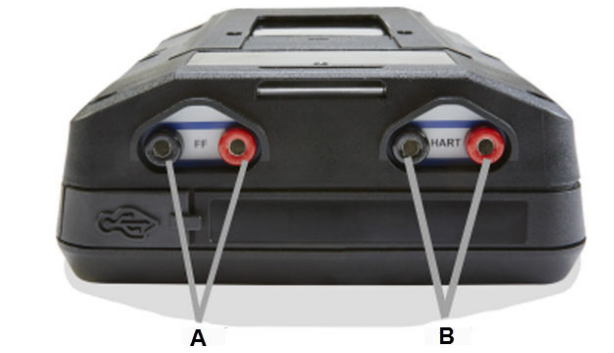

Device Communicator 通讯模块

1. 连接至外部供电的 FOUNDATION 现场总线设备。
2. 连接至外部供电的 HART 设备。

Device Communicator 高级通讯模块

Device Communicator 高级通讯模块可连接至 HART 和 FOUNDATION 现场总线设备，测量电流和电压，以及为设备供电。

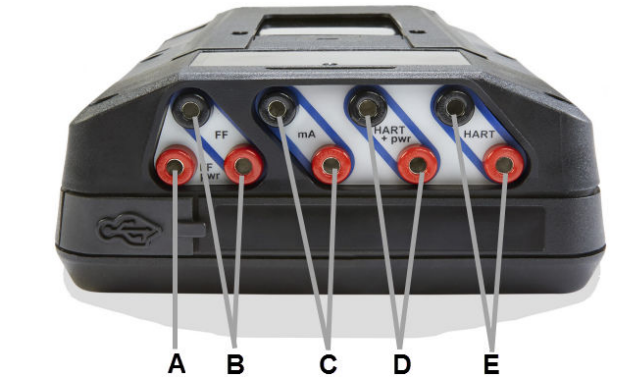

Device Communicator 高级通讯模块图

1. 为 FOUNDATION 现场总线设备供电。您需要将 FOUNDATION fieldbus 电源插头连接到 FFpwr 和正 FF 端子。
2. 连接到外部供电或由 Trex 装置供电的 FOUNDATION fieldbus 设备。
3. 在 4-20 mA 的电流回路上测量电流。
4. 为 HART 设备供电。HART+pwr 端子可测量所连接变送器的电流输出，或控制所连接X的电流输入。这些端子还配有用于设备通讯的回路电阻器。
5. 连接至外部供电的 HART 设备。HART 端子也配有用于在 4-20 电流回路上进行 HART 通讯的可选回路电阻器以及用于移动X的可选电流控制装置。

注意！

• 插入或卸下通讯模块之前，确保 Trex 装置已断电。
• 确保充分接地。当处理静电敏感元件时，确保人员、工作面和包装充分接地。
• 避免触摸连接器或部件上的针脚。放电能量可影响电源模块。
• 当插入或连接通讯模块至 Trex 装置时，螺丝不要过度拧紧。请使用 0.5Nm 最大扭转负载。
• 连接至设备之前，将 USв 电缆从 Trex 装置上拆下。

警告！

• Trex 装置不能为 4 线设备供电。切勿将 Trex 装置连接到 4 线设备的电源端子。否则，Trex装置内部保险丝可能熔断。维修/更换操作需由经授权的服务中心完成。

• 不得将引线组同时连接至 HART 和 HART + pwr 端子。如果引线组同时连接至设备，会增加接线错误的几率，可能导致 HART 回路短路。

• 当 Trex 装置正在为设备供电时，不要连接任何外部电源至设备。否则，Trex 装置内部保险丝可能熔断。维修/更换操作需由经授权的服务中心完成。使用 Trex 装置供电之前，确保设备已与回路/网段断开且没有其他接线连接到设备。

• 切勿使用 Trex 装置为 WirelessHART 设备供电。为 WirelessHART 设备供电可能会损坏该设备。

• 不要将 mA 端子（电流表）同已通电 4-20 mA 电流回路并联连接。电流表电阻低。这可能会中断回路并导致设备上报不正确的数值或X非预期移动。

• 不得将 Trex 装置上的 mA 端子连接至电流没有限制在 250 mA 以内的电源上。否则，Trex装置内部保险丝可能熔断。维修/更换操作需由经授权的服务中心完成。
